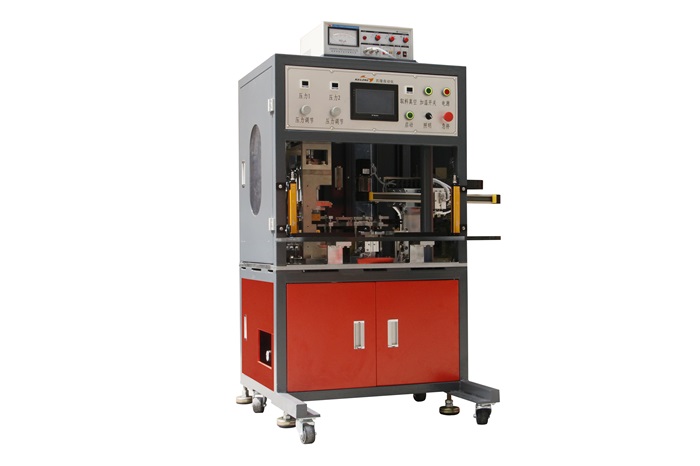

一、 功能概述：
1.适用于软包装锂圆形电池顶、侧两边的加热封装测试筛选短路电芯。
2.流程：转盘对称布置4个电池夹具，在上料位置电池先装入夹具，将随转盘间歇传送，依次停留在上料位→顶封位→侧封位→下料测短路位，在对应的工位完成顶边封装、侧边封装， 至下料位置取出，完成顶封、侧封、测短路工序。
二、 基本参数
1.配置电源： 220V/50Hz；功率：2.5KW
2.压缩空气： ≥0.6Mpa；
3.外形尺寸：长x宽x高≈700x800x1500mm
4.设备重量： 约0.5 T。
5.喷涂颜色：供方标准色样（暖灰色）
三、 技术参数
1.转盘形式： 4工位转盘送料精度：±0.05mm
2.适用规格：直 径 5-20mm，电芯长度15-70mm
3.封头长度： 顶封长80mm（采用软封），侧封长80mm
4.封印宽度: 顶封2.0mm，侧封6mm.（封头可根据要求制作）
5.封边厚度: 0.17-0.2mm
6.封头温度： 室温-260°可调，可设置补偿，控制进度±2°（≤±0.5℃）
7.封头平行度：用三联无碳复写纸，封头气压在0.6Mpa（0.4Mpa），温度在200℃（70-80℃，时间1s）时压出的封印均匀、封口平齐、颜色一致、无沙眼、缺口等不良
8.封装时间： 0-99 秒可调
9.设备产能： 参数3S、约800 pcs/H
四、 工艺性能
1.四工位转盘送料，高速精密凸轮滚子分割器位分度精度≤30”，
2.电池定位精度高（±0.05 mm）。
3.可预设封装温度，及封装时间；
4.具备温度过低、过高报警功能；
5.顶封采用双封头，封装一次成型；
6.设有光幕安全保护，
7.采用数字化高精度绝缘内阻测试仪、电压、内阻参数可调
8.丰富齐全的手动，自动运行功能，故障报警功能；
五、 主要部件配置
●机械部分：
1.转盘送料机构：具有 4工位定位转盘（铝质），减速马达（Jscc）驱动 4等分凸轮滚子分
割器；
2.顶封机构：具有 1套上下顶封装置，汽缸（AirATC），导柱，铜质发热座、封头，独立温度控制；
3.侧封机构具有 1套上下侧封装置，汽缸（AirATC），导柱，铜质发热座、封头，独立温度控制；
4.上封头底板机构：镀铬钢板平台。
5.配套夹具：单独配置电池定位夹具，装夹电池有单独的工位机构；
6.机架机构：铝合金型材机架，烤漆钣金，镀铬钢板平台；
●电气及标准件：
1.控制PLC： 维控
2.人机界面： 维控
3.温控器： 数字化温度模块
4.固态继电器： Omron 4个
5.光 幕： SUNX
6.减速电机： 台力
7.凸轮滚子分割器：台湾品牌
8.气动元件：AirATC
●易损件清单：
1、发热管 2条
2、气缸感应器 1条
3、吸嘴 1个
六、 安装调试和培训
1. 除另有书面要求外，买方负责接收、开箱和搬运机器到安装场所；并准备相关的电、气、真空，水等到安装
场所。
2. 卖方负责进行设备的安装，调试。
3. 卖方负责进行设备的安装，调试。
4. 安装完毕后，双方对其设备进行小批量试产，小批试产合格并得到批准才能正式量产。
5. 卖方免费为买方相关人员进行培训。内容包括设备的正常使用、维护保养、东莞
