设备功能及特点
1、 采用双卷针结构。
2、 人工导入极片、自动卷绕、自动换针、自动贴终止胶带及自动下料；
3、 贴胶带采用纵向贴胶方式（终止胶带平行于极耳），贴胶平整，贴胶位置可精准控制且不
会将电芯拉紧；贴胶稳定可靠；
4、卷针卷绕卷速可调；
5、 两卷隔膜主动放卷，编码器速度控制技术，高精密空气比例阀控制张力恒定，可在卷绕程
中自动平稳调整张力；

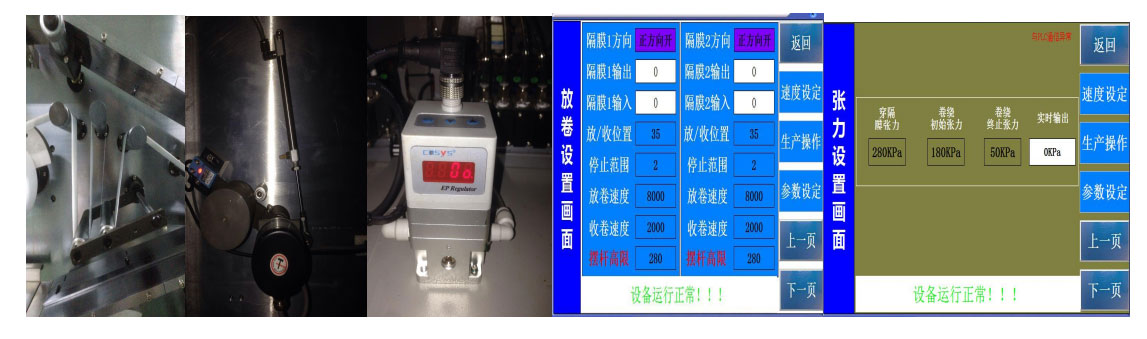

（张力控制如图示）：
6、具有极片粉尘清除装置；
7、极片外包或隔膜外包收尾；
8、卷出的电芯无破损、抽芯及极片错位现象。
9、 操作方便，调整及更换规格简单、快捷；
技术标准
1、隔膜宽度：30-130mm 卷针规格：15-75m 极片宽度；33-128mm

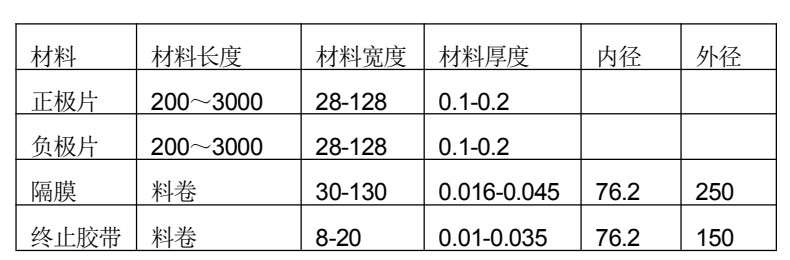

2、材料规格要求(单位：mm)
3、设备能力：7~10个/分钟（根据卷针宽度，极片长度/宽度）
4、卷绕精度；
在保证极片满足以下条件时：
极片的宽度误差小于±0.2mm；极片的“S”弯曲误差小于±1mm/500mm;
隔膜料卷塔形误差小于±0.2mm；
卷绕精度可以满足：
隔膜对齐误差小于±0.5mm；极片对齐误差小于±0.5mm;
可实现负极包正极，隔膜包负极，成品切面的对齐度±0.5mm
5、合格率：≥98％（非设备因素除外）
